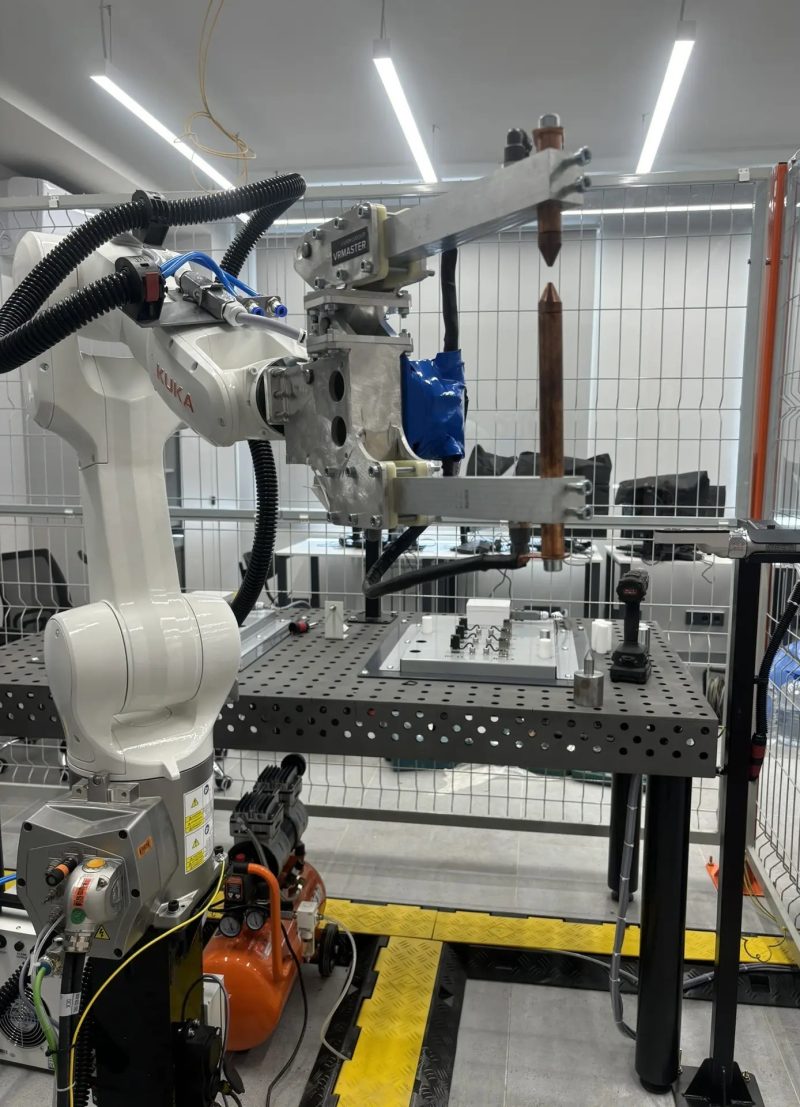

Комплект "Точечная сварка" на базе промышленного робота

Комплект оборудования «Точечная сварка»

Вы можете выбрать другого робота в ячейке:

8 837 500 ₽
*Робот включен в стоимость

Описание

Роботизированная учебная ячейка промышленного типа, габаритами 3х3 метра, защитным ограждением, системой безопасности, роботом и комплектом оборудования для выполнения задачи по точечной сварке.

Позволяет приобрести следующие навыки:

Конфигурирование и программирование промышленного робота для точечной сварки.

Изучение основ технологии точечной сварки.

В стоимость комплекта включены: доставка, ввод в эксплуатацию и пуско-наладка, инструктаж по работе с оборудованием (кроме дальних регионов).

Срок поставки от 3 до 6 месяцев, зависит от робота входящего в комплект поставки.

Данный комплект оборудования подходит для подготовки к участию в чемпионате «Профессионалы» по компетенциям:

  1. Промышленная робототехника
  2. Монтаж и обслуживание промышленных роботов
  3. Роботизированная сварка

Подробное технико-коммерческое предложение предоставляется по запросу.

Комплектация

Робот-манипулятор (на выбор)

В комплект входит:

  1. Промышленный робот-манипулятор*
  2. Постамент под промышленного робота
  3. Контроллер робота / Шкаф управления
  4. Пульт управления
1 Полезная нагрузка 10 – 13 кг
2 Радиус зоны досягаемости 1100 — 1650 мм
3 Количество осей 6

*Подробные характеристики зависят от выбранного Вами робота и предоставляются по запросу.

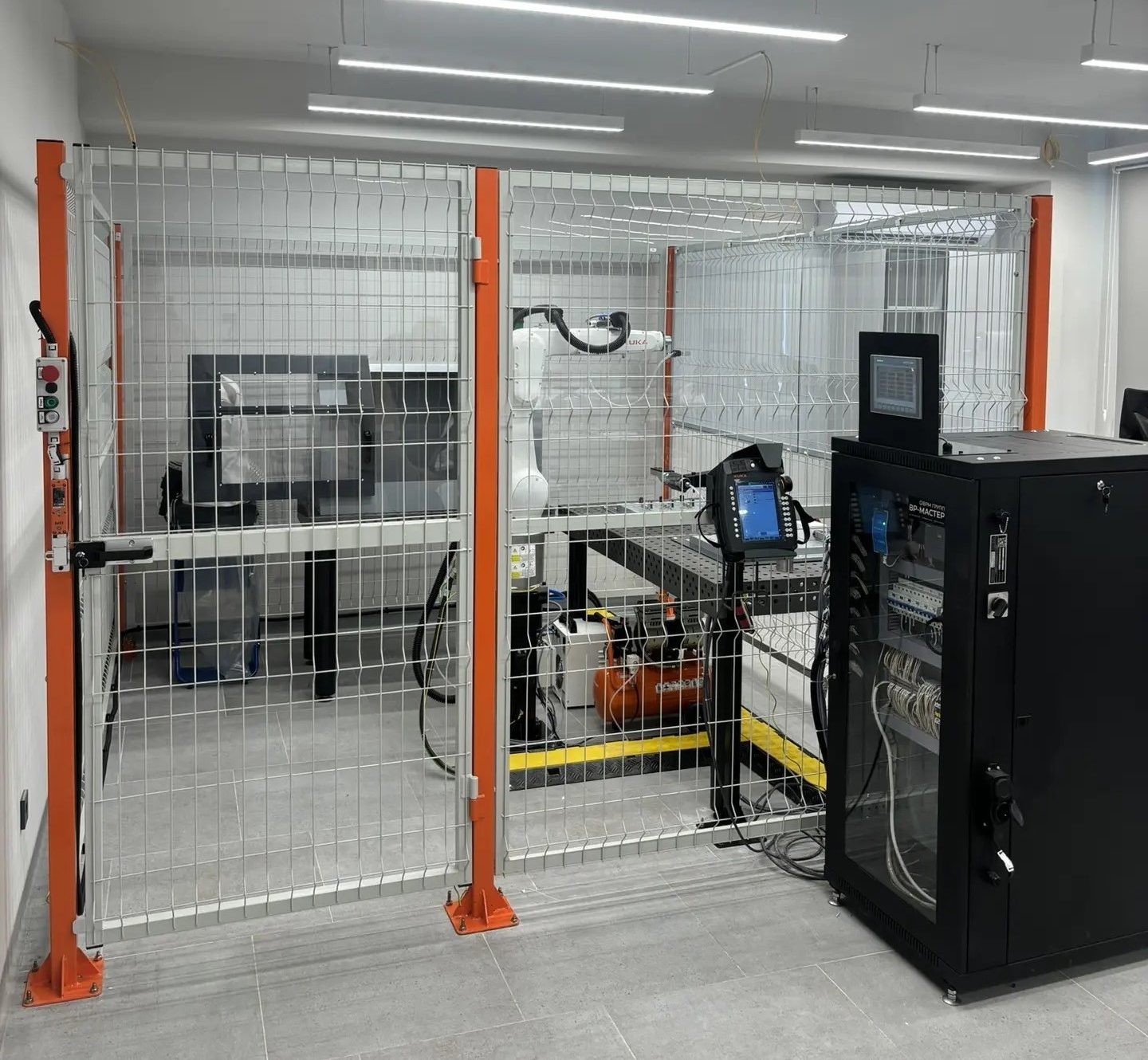

Защитное ограждение

Защитное ограждение служит для защиты людей во время работы промышленного робота в автоматическом режиме.

Каркас ограждения выполнен из профильной трубы, стенки выполнены из 3Д забора.

Ячейка имеет раздвижую дверцу с датчиком – концевиком безопасности. При открывании двери робот, работающий в автоматическом режиме, останавливается / либо не запускается.

Габаритные размеры ячейки 3000х3000 мм

Цвет решетки ограждения — по выбору заказчика.

*Ограждение не входит в комплект с коллаборативным роботом.

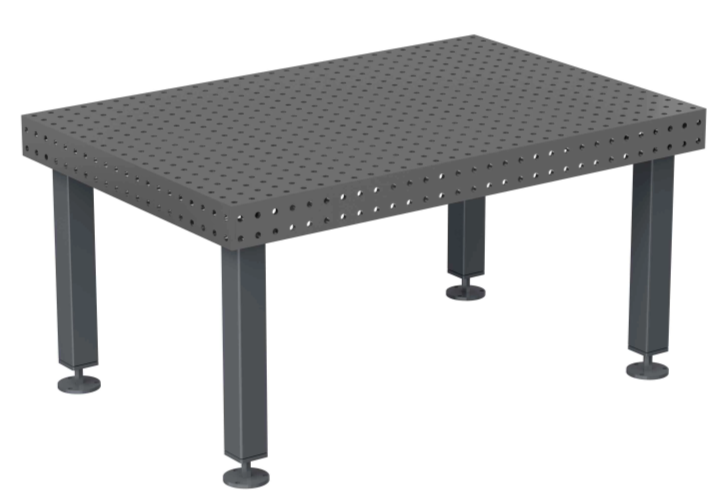

Сборочно-сварочный стол габаритами 1700х900 мм

Характеристики:

Материал несущей конструкции: сталь

Габариты рабочей поверхности: 1700х900 мм

Диаметр отверстий: 16мм

Шаг: 50мм

Сварочные клещи в комплекте с оснасткой

Технические характеристики:

Параметр Характеристика
1 Напряжение питания 220 В, 50 Гц
2 Потребляемый ток от сети 220В до 16А
3 Толщина свариваемого металла (сталь) 1+1 мм
4 Давление в пневматической магистрали 6 -8 бар
5 Масса Не более 9 кг
6 Материал корпуса Алюминий
7 Материал электродов Медь
8 Сварочный ток >1000 А
9 Тип сварочного источника Трансформаторный
10 Защита от перегрузок Автоматический выключатель
11 Управление Цифровые выходы промышленного робота. Тип PNP, напряжение 24В
12 Возможность регулировки скорости закрытия/открытия сварочных клещей  Наличие. С помощью вентилей на пневмораспределителе



Комплектация:

Наименование Кол-во
1 Сварочные клещи 1
2 Кабель с шланговым пакетом под робота 1
3 Комплект фурнитуры для шлангового пакета на робота 1
4 Сменные наконечники электродов 20 шт
5 Шкаф управления с системой защиты 1
6 Фланец переходной на промышленный робот 1
7 Жидкостное охлаждение (чиллер), чиллер заправлен ОЖ 1
8 Машинка заточки электродов (TECHNA) 1
9 Стойка для машинки заточки электродов 1
10 Деталь для сварки 3
11 Стойка для детали для сварки 1
12 Модели элементов комплекса (Клещи, Деталь, станция заточки) на электронном носителе для симулятора 1

Компрессор малошумный PATRIOT (или эквивалент)

Генерирует и подает сжатый воздух для работы пневматических систем. Тишина работы компрессора позволяет использовать его прямо в классе или аудитории.

Технические характеристики компрессора:

Параметр Характеристики
1 Вид компрессора Поршневой
2 Объём ресивера 24 л
3 Производительность 160 л/мин
4 Давление 8 бар
5 Напряжение 220В
6 Уровень шума 54 дБ
